廣泛應用,形態各異:探索不同種類擋圈的特性和用途

發布日期:[2024-08-13]     點擊率:

擋圈雖小,卻在機械裝配中發揮著舉足輕重的作用,廣泛應用于汽車、航空航天、精密儀器等眾多領域。它們形態各異,各具特色,根據不同的使用需求,展現出多樣化的特性和用途。

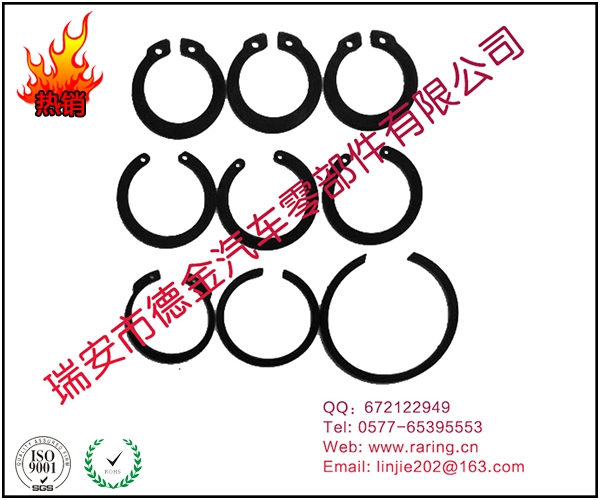

1. 彈性擋圈(又稱卡簧):這是常見的類型之一,通常由彈簧鋼制成,具有好的彈性和恢復力。彈性擋圈常用于軸端或孔內,以阻止軸承、密封件等部件的軸向移動,確保裝配的穩固性。其安裝簡便,更換成本低,適用于高振動環境。


2. 環形擋圈(軸用或孔用):依據其安裝位置分為軸用和孔用兩種,主要用于固定軸承、齒輪等零件,避免其沿軸向滑動。環形擋圈設計準確,能緊密貼合部件,提供可靠的軸向定位,尤其適用于精密機械裝置。


3. 波形擋圈:具有的波浪形狀,能夠在有限的空間內提供額外的徑向支持,適合于需要承受較高徑向力的應用場景。波形擋圈能有效分散壓力,保護軸承外圈不受損壞,常見于重載工況下的機械設備中。


4. E型密封圈擋圈:專門設計用于配合E型密封圈使用,以增加密封效果,避免液體或氣體泄露。這類擋圈通常安裝在密封圈的外側,通過限制密封圈的壓縮變形,確保長期的密封性能。


5. 鎖緊擋圈:主要用于鎖定螺母、螺絲等緊固件,避免其在振動環境中松動脫落。鎖緊擋圈通過咬合螺紋或利用自身的摩擦力來達到防松目的,是提高裝配可靠性的重要配件。


每種擋圈的設計都針對特定的應用場景,從簡單的軸向定位到復雜的密封與防松需求,它們雖形態各異,但共同點在于以小巧的身軀實現關鍵零部件的穩固,體現了機械設計中的精妙與智慧。了解和掌握不同種類擋圈的特性和用途,對于優化設計、提升設備性能至關重要。
